| اسم العلامة التجارية: | XHS/Customize |
| رقم الطراز: | تخصيص |
| الـ MOQ: | 10 |
| السعر: | 50-100USD |
| شروط الدفع: | T/T |
| القدرة على التوريد: | 10000-100000pcd / أسبوع |

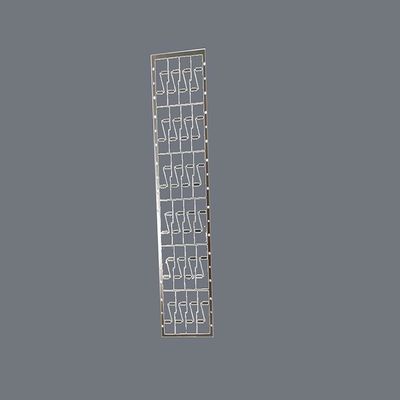

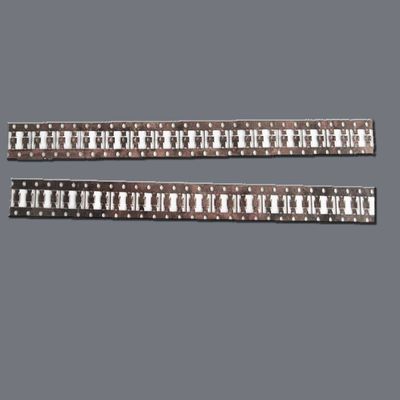

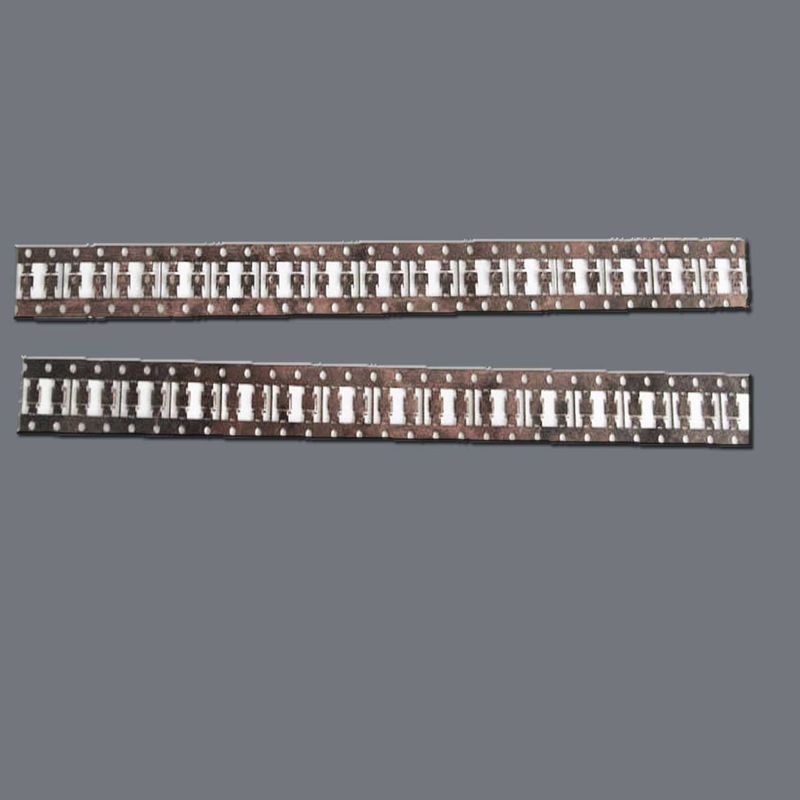

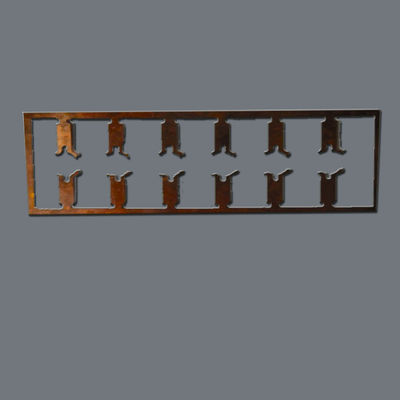

دقة 0.015 ملم عرض الخط الإطار الرئيسي الحفر المجهري للسيارات
لمحة عامة عن المنتج
تتميز Xinhsen Technology بتصنيع إطارات رصاص محفورة بدقة لتغليف أشباه الموصلات والإلكترونيات الدقيقة.أطر الرصاص لدينا بمثابة منصة اتصال حاسمة لشركات IC، يوفر مُوصلية كهربائية متفوقة ، وتبديد الحرارة ، والاستقرار الميكانيكي.نحن نقدم المنتجات بدقة مقاسية لا مثيل لها للتطبيقات في QFN، DFN، SOP، SSOP وغيرها من تنسيقات التعبئة والتغليف المتقدمة.
الخصائص الرئيسية
تكنولوجيا الحفر الدقيقة للغاية
يحقق ارتفاعًا دقيقًا إلى 0.05mm مع تسامح ضيق من ± 0.01mm
ينتج حواف ناعمة خالية من الحفرة لربط الميتة المثالي
الخبرة المادية
العمل مع سبائك مختلفة بما في ذلك Cu (C194، C7025) ، Fe-Ni (سبيكة 42) ، و Kovar
نطاق السماكة: 0.1mm-1.0mm
قدرات التصميم المتقدمة
أنماط معقدة متعددة المصفوفات مع تقنية نصف الحفر الدقيقة
الهندسة المخصصة لمتطلبات حرارية/كهربائية محددة
الجودة العالية
التحكم في السطوح ضمن 0.02mm/mm2
التفتيش البصري الآلي بنسبة 100%
المعلمات التقنية
خيارات المواد: سبائك النحاس (C194 ، C7025) ، سبيكة 42 ، كوفار
نطاق السماكة: 0.1mm-1.0mm
الحد الأدنى للزاوية: 0.05 ملم
التسامح: ±0.01mm (الأبعاد الحرجة)
خشونة السطح: Ra ≤ 0.8μm
أنواع الحزم: QFN، DFN، SOP، SSOP، DIP، الخ.
المزايا التنافسية
دقة تتجاوز الطابع
يحقق خصائصًا أكثر دقة وتسامحات أكثر صرامة من الطابع التقليدي
لا توجد إجهاد ميكانيكي أو تشوه
بيانات الأداء
|
الخصائص |
معايير شينسن |
طريقة الاختبار |
|
التماسك في الصفائح |
≥ 5B (ASTM B571) |
اختبار الشريط |
|
قابلية اللحام |
تغطية ≥95٪ |
J-STD-003 |
|
الدورة الحرارية |
1000 دورة (-55°C~125°C) |
JESD22-A104 |
|
قوة ربط الأسلاك |
≥8gf (1mil Au سلك) |
طريقة MIL-STD-883 2011 |
النماذج الأولية السريعة
وقت التنفيذ للعينات: 5-7 أيام عمل
تحليل DFM مدرج
حلول فعالة من حيث التكلفة
تكاليف الأدوات المنخفضة مقارنة بالطابع
حدة التكاليف المرنة من النماذج الأولية إلى الإنتاج الضخم
الخدمات الشاملة
الحل من محطة واحدة من التصميم إلى التصفيف (Ag، NiPdAu، الخ)
معتمد على ISO 9001 و IATF 16949
الأسئلة الشائعة
س: ما الفائدة من إطارات الرصاص المحفورة مقابل تلك المختومة؟
ج: الحفر يوفر دقة أفضل (وخاصة بالنسبة للصفر الدقيق) ، لا توجد حفرة ، ولا توجد ضغوط ميكانيكية على المواد.
س: هل يمكنك التعامل مع صفوف الإطار الرئيسي للتعبئة المتعددة الرقائق؟
ج: نعم، نحن متخصصون في تصاميم متعددة المصفوفات عالية الكثافة مع تقنية نصف الحفر الدقيقة.
س: ما هي التشطيبات السطحية التي تقدمها؟
ج: نحن نقدم خيارات طلاء مختلفة بما في ذلك الفضة، NiPdAu، والطلاء الانتقائي.
س: ما هي قدرة الإنتاج النموذجية؟
ج: نحن ندعم الإنتاج الجماعي حتى 50 مليون وحدة / شهر مع مراقبة جودة ثابتة.
لماذا اخترت شينهن؟
مع أكثر من 15 عاماً من الخبرة في الحفر الدقيق، نحن نجمع بين التكنولوجيا المتطورة مع مراقبة جودة صارمة لتقديم إطارات رصاص تلبي متطلبات أشباه الموصلات الأكثر تطلباً.فريقنا الفني يعمل عن كثب مع العملاء لتحسين التصاميم للأداء والقدرة على التصنيع.
