| اسم العلامة التجارية: | XHS/ Customized |
| رقم الطراز: | مخصص |
| الـ MOQ: | 10 |
| السعر: | 80-100USD |
| شروط الدفع: | ر/ر |
| القدرة على التوريد: | 10000-100000pcs / الأسبوع |

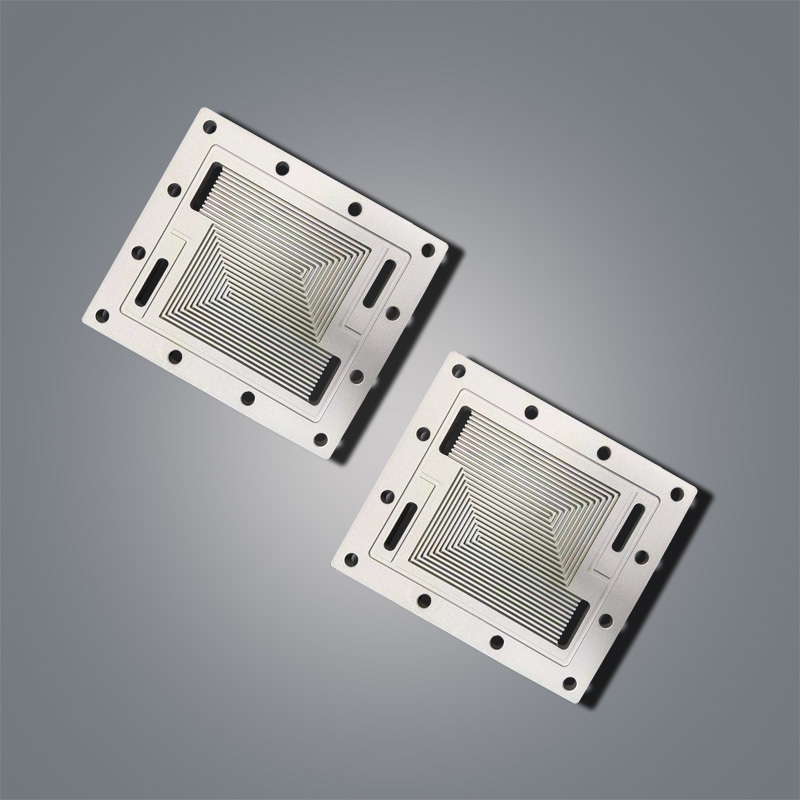

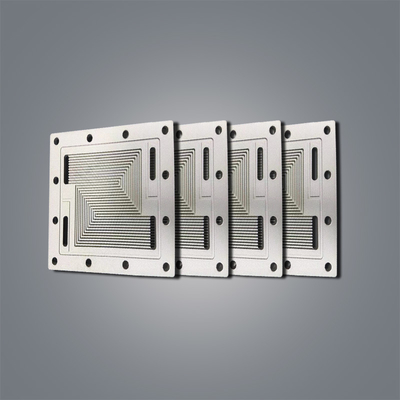

تستخدم شينهيسن عملية الحفر الكيميائي الضوئي لإنتاج لوحات التدفق لمبادلات الحرارة الدائرة المطبوعة (PCHEs) ، مما يتيح إنشاء قنوات صغيرة دقيقة والتصاميم المعقدة.
وصفلوحات مجال التدفق لمبادلات الحرارة الدائرة المطبوعة
ما هي محولات الحرارة المطبوعة؟
محول الحرارة المدمج المطبوع (PCHE) ، أو محول الحرارة المدمج المرتبط بالانتشار (DCHE) ، هو محول حرارة متقدم يدمج قنوات صغيرة محفورة كيميائياً مع ربط الانتشار.هذا التصميم الكتل الصلبة يضمن قوة عالية، كفاءة حرارية ممتازة، وأداء موثوق به في ظل ظروف تشغيل متطرفة.
مواصفاتلوحات مجال التدفق لمبادلات الحرارة الدائرة المطبوعة
| المواد | الفولاذ المقاوم للصدأ 316L، التيتانيوم، الألومنيوم، الخ |
| سمك | 0.5mm إلى 5.0mm |
| الشكل | دعم تخصيص |
| الحجم | دعم تخصيص، ماكس إلى 600 * 1800mm، |
| التسامح العام | ±0.1mm، وفقًا لسُمك اللوحة |
| الحفر | نصف الحفر جميع أنواع القنوات الصغيرة |
| المعالجة | المعالجة الكيميائية للصور/ الحفر المعدني/ الحفر الصور |
| المعالجة الأخرى | ربط الانبثاق أو غيرها من المعالجة حسب الطلب |

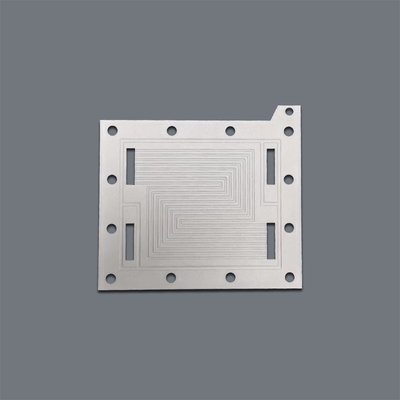

تصنيعلوحات مجال التدفق لمبادلات الحرارة الدائرة المطبوعة
1حفر كيميائي للقنوات الدقيقة من لوحات المبادلة الحرارية المدمجة
الحفر الكيميائيحفر الصورأوالتصنيع الكيميائي الضوئي، PCM) هوعملية معالجة المعادن الدقيقةالذي يزيل مناطق مختارة من المعادن باستخدام محلولات كيميائية (محلولات).
تحضير المعادن يتم تنظيف الصفحة المعدنية لإزالة الزيوت أو الأكسيدات أو الملوثات.
طلاءيتم تطبيق طبقة حساسة للضوء على الورقة.
التعرضيتم نقل التصميم المطلوب إلى المقاومة الضوئية باستخدام ضوء الأشعة فوق البنفسجية وقناع ضوئي. تتصلب المناطق المعرضة للضوء ، بينما تظل المناطق غير المعرضة ناعمة.
تطويريُغسل المقاوم الضوئي الناعم بعيداً، مما يعرض المعدن العاري في المناطق التي سيتم حفرها.
الحفريوضع الصفحة في محلول حفر (عادة الكلوريد الحديدي أو الكلوريد النحاسي أو حمض النيتريك ، اعتمادا على المعدن).خلق النمط المطلوب.
إزالة الملابس والانتهاءيتم إزالة المقاومة الضوئية المتصلبة، تاركة وراءها الجزء المنقوش بدقة.

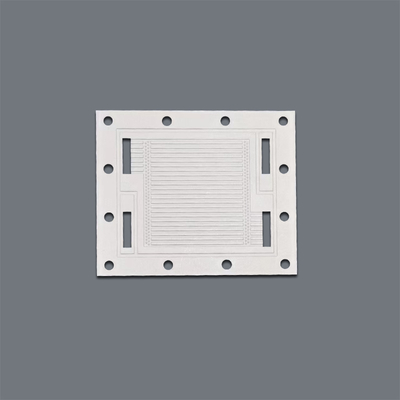

2صفائح المبادلات الحرارية المدمجة المرتبطة بالانتشار
نحن متخصصون في تسليمحلول من نهاية إلى نهايةلتبادلات الحرارة الدائرة المطبوعة (PCHEs).الحفر الكيميائي الدقيقمعربط الانتشار المتقدم، ونحن نضمن أن كل مبادلة الحرارة تقدمموثوقية عالية وكفاءة متميزة وأداء ثابتلتلبية احتياجات التطبيقات المتطلبة.
التعبئة والشحنلوحات مجال التدفق لمبادلات الحرارة الدائرة المطبوعة
طرق التعبئة:
نقدم خيارات تعبئة متعددة لضمان أقصى قدر من الحماية، بما في ذلك الأغطية الواقية، وأكياس PE، وإدراجات الرغوة. كما تتوفر حلول تعبئة مخصصة عند الطلب.
الشحنالأساليب:
عن طريق الجو / البحر / EMS /DHL/فيديكسUPS
كيفية تخصيصلوحات مجال التدفق لمبادلات الحرارة الدائرة المطبوعةمنّا؟
1.ارجوك ارسل لنا تصميمك
نحن نقبل تنسيقات الملفات التالية:DWG، DXF، PDF، STP، Gerber، IGES، CorelDraw وAdobe Illustrator
2.وقت التوصيل لصنع العينات: 3-10 أيام
3.بالبريد السريع:الفيدراليةEx،TNT،حوالي 3- 7 أيام.
