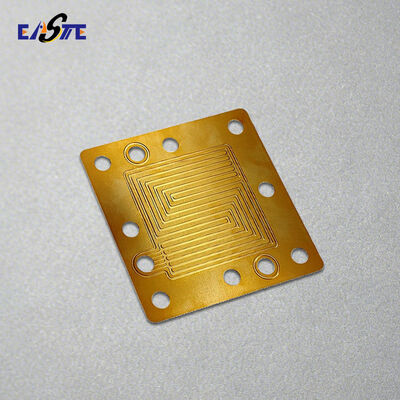

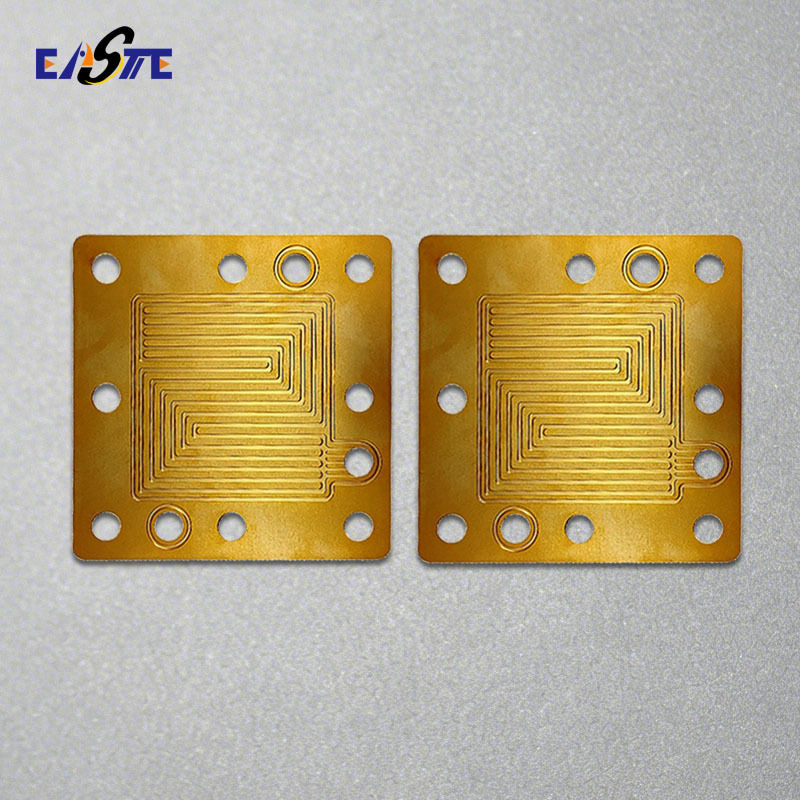

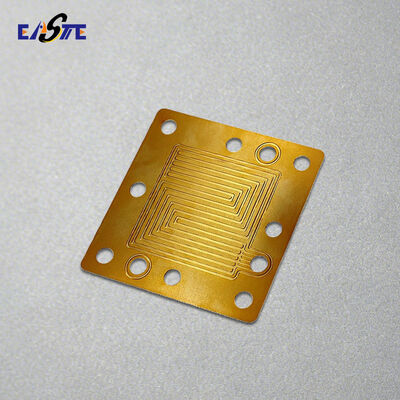

ألمانيا النحاس النقش مايكرو قناة خلية الوقود لوحات القطبين المصنعة

ما هي الصفائح الثنائية القطبية؟

الصفائح ثنائية القطب هي واحدة من المكونات الأساسية في أنظمة خلايا وقود الهيدروجين. أنها تخدم وظائف حاسمة متعددة، بما في ذلك جمع التيار الكهربائي، التوزيع الموحد للغازات المتفاعلة،وإدارة الحرارة والماء الفعالة داخل كومة خلايا الوقود.

كعنصر هيكلي ووظيفي رئيسي ، تؤثر الألواح ثنائية القطب بشكل مباشر على الكفاءة العامة والمتانة واستقرار تشغيل خلايا الوقود.يتم استخدامها على نطاق واسع في تطبيقات مثل خلايا وقود السيارات، أنظمة الطاقة الثابتة، وتقنيات الطيران والفضاء، وأجهزة الطاقة المحمولة.

لوحات ثنائية القطب عالية الأداء تتطلب تصميم دقيق، مواد مناسبة وعمليات تصنيع متقدمة،مما يجعلها عاملا حيويا في مواصلة تطوير وتسويق تقنيات طاقة الهيدروجين.

مزايا الألواح المعدنية الثنائية القطبية المخطوطة

• سلكية عاليةلإنتاج طاقة فعالة وتبديد الحرارة

• تصميم رقيق جداًيسمح بتركيب مجموعات صغيرة وكثافة طاقة أعلى

• قوية ودائمة، مقاومة للهزات والضغط والدورة الحرارية

• قنوات التدفق المصنوعة بدقةلإدارة الغاز والماء بشكل مثالي

• قابلة للتطوير للإنتاج الضخم، مثالية لنظم السيارات والطاقة

تطبيق لوحات ثنائية القطب المعدنية المحفورة

1. إنتاج الكتلة من PEMFC
2. جهاز تحليل الكهرباء PEM/AEM
3. خلايا الوقود عالية الحرارة
4. تصميم خفيف الوزن
5. البحث والتطوير والتجربة

ما هي مواد الصفائح الثنائية القطبية التي ننتجها؟

الفولاذ المقاوم للصدأ (316 / 316L)

التيتانيوم و سبيكة التيتانيوم (Gr1,Gr2,Gr5)

النيكل (Ni200 / Ni201) و سبائك النيكل (Inconel,Hastelloy)

النحاس و سبائك النحاس

الألومنيوم و سبائك الألومنيوم (1060،30035052)

عملية الحفر الكيميائي للصفائح الثنائية القطبية

1اختيار المواد وإعداد السطح

يتم اختيار الألواح المعدنية الرقيقة مثل الفولاذ المقاوم للصدأ 316L أو التيتانيوم أو النيكل أو سبائك النيكل بناءً على مقاومة التآكل والقدرة على التوصيل ومتطلبات التطبيق.يتم إزالة الدهون عن المادة بشكل جيد وتنظيفها كيميائيًا لضمان الالتصاق المقاوم للضوء الأمثل والحفر المتساوي.

2طلاء مقاوم للضوء

يتم تطبيق مقاومة ضوئية حساسة للضوء بشكل موحد على جانب واحد أو على جانبي الصفحة المعدنية باستخدام طبقة أو طبقة تناوب.يتم بعد ذلك تجفيف ورقة مغلفة في ظروف خاضعة للرقابة لتحقيق سمك مقاومة ثابتة.

3التعرض للأشعة فوق البنفسجية ونقل الأنماط

قناع فوتو عالي الدقة يحتوي على هندسة مجال التدفق المصممة محاذاة بدقة مع الصفيحة المعدنية.تحديد المناطق التي سيتم حفرها.

4. تطوير

بعد التعرض ، تخضع الورقة لعملية تطوير تزيل المقاومة الضوئية المكشوفة (أو غير المكشوفة ، اعتمادًا على نوع المقاومة) ،ترك نمط مقاومة دقيق الذي يحمي المناطق غير المحفور.

5الحفر الكيميائي

يتم تمرير المعدن المرسوم من خلال نظام حفر كيميائي خاضع للرقابة، حيث يتم إذابة المناطق المكشوفة بشكل انتقائي باستخدام حفر مناسب.التركيز، ضغط الرش، والوقت يتم التحكم فيهم بدقة لتحقيق عمق قناة دقيقة، وعرض، وملفه.

6المقاومة للفصل والتنظيف

بمجرد الوصول إلى عمق الحفر المطلوب، يتم تجريد المقاومة الضوئية المتبقية، ويتم تنظيف اللوحة الثنائية القطبية بدقة لإزالة بقايا الكيماويات،ضمان سطح سلس وخالي من التلوث.

7العمليات الثانوية (اختياري)

اعتمادا على متطلبات التصميم، يمكن تطبيق عمليات إضافية، بما في ذلك:

• حفر مزدوج الجانب لمجالات التدفق المعقدة

• صلابة الانبثاق أو لحام بالليزر لتجميع الألواح

• المعالجات السطحية مثل التصفية بالذهب أو طلاء الكربون أو الطلاء المقاوم للتآكل الموصل

8التفتيش ومراقبة الجودة

التفتيش النهائي يشمل قياس الأبعاد، والتحقق من اتساق قناة التدفق، واختبار السطحية،وتقييم جودة السطح لضمان الامتثال لمواصفات العملاء ومتطلبات أداء خلايا الوقود.

هذه الدقة، العملية غير الميكانيكية تسمحقنوات التدفق الدقيقة عالية الدقة ، ويمكن تكرارها بشكل ممتاز ، وتصنيع خال من الإجهاد، مما يجعل الحفر الكيميائي الفوتوغرافي مثالي للصفائح المعدنية ثنائية القطب المتقدمة في خلايا الوقود والكهربائيات.

لماذا تختارنا؟

• الصور الدقيقة الحفر الكيميائيلمجالات تدفق الصفائح الثنائية القطبية المعقدة الخالية من الحفرة

• خيارات معدنية متعددةبما في ذلك الفولاذ المقاوم للصدأ والتيتانيوم والنيكل والسبائك الخاصة

• تصنيع رقيق للغاية ودقيق للغايةللمجموعات المدمجة وكثافة الطاقة العالية

• النماذج الأولية السريعة إلى الإنتاج الضخممع حلول مرنة ومخصصة بالكامل

• مراقبة جودة صارمةضمان أداء ثابت وعمر خدمة طويل

الأسئلة الشائعة:

1.ما هو ثمن تخصيص لوحات ثنائية القطب؟

 -- السعر سوف يعتمد على المواد والسمك والحجم وغيرها من المتطلبات، يرجى الشعور بحرية لإرسال لنا متطلبات التفاصيل الخاصة بك، ونحن‬‬سأعرض عليك السعر بأسرع ما يمكن

2كيف سنقوم بتخصيص اللوحة الثنائية القطبية؟

 -- يرجى إرسال لنا الرسم في DXF، DWG، STP، PDF وغيرها من التنسيقات، ونحن‬‬سأقوم بتقييمها وأعرض عليك السعر

3كيف نضمن الجودة؟

 ...نحنيحصل على عينة ما قبل الإنتاج قبل الإنتاج الضخم، ولويز100%التفتيش النهائي قبل الشحن.

4.لماذا يجب أن تشتري منا وليس من الموردين الآخرين؟

 ...تم تأسيس شين هايسن للتخصص في إنتاج منتجات معدنية عالية الجودة، محدودة وصغرى الحجم.موظفينا المهنيون المتخصصون في البحث والتطوير، خدمات التصنيع والتسويق.

5.ما هي الخدمات التي يمكننا تقديمها؟

 ...شروط التسليم المقبولة: FOB، CFR، CIF، EXW؛

عملة الدفع المقبولة:الدولار الأمريكي، اليورو، اليابانية، الكادية، الدولار الأسترالي، الدولار الهونكي، اليانا الصينية؛

نوع الدفع المقبول: T/T، Paypal، Western Union، النقدية.

أتريدين تخصيص اللوحة الثنائية القطبية؟

انقر فوق "اتصل بنا" أدناه لإرسال لنا رسم لوحة ثنائية القطب، ونحن ندعم DXF، DWG، خطوة الخ تنسيق.

أو إرسال بريد إلكتروني مباشرة إلى bella.xiang@xinhsen.com / WhatsApp: +86 18025476918
